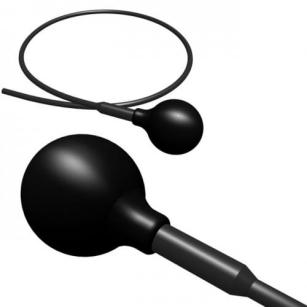

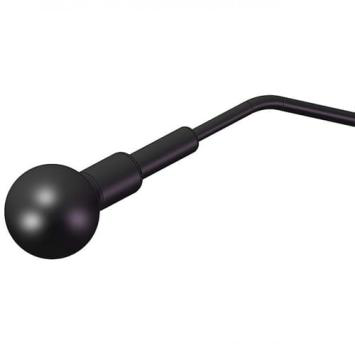

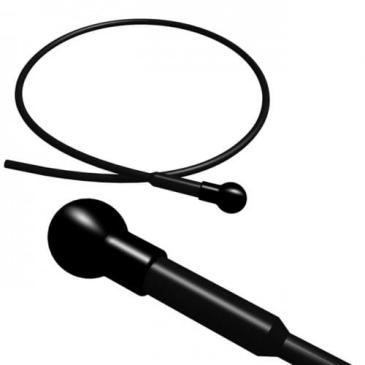

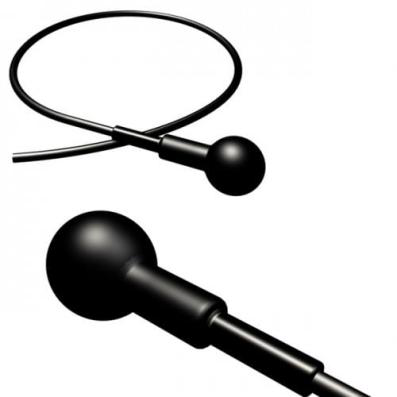

球形声源
SPHERICAL PROJECTORS

特征：
         1.全方位的响应
         2.高效发射机
         3.倍频程带宽选项
         4.宽带运营
         5.高功率投影机
         6.深水能力


表1：D11-140系列

技术规格 Technical Specification

D/11

D/17

D/26

D/45

D/60

D/140

共振频率 Resonant Frequency

11kHz (Nominal)

17kHz (Nominal)

26kHz (Nominal)

45kHz (Nominal)

60kHz (Nominal)

150kHz (Nominal)

全向波束 Beam Pattern Omni

+/- 1dB up to 18kHz

+/- 1dB up to 30kHz

+/- 1dB up to 35kHz

+/- 1dB up to 55kHz

+/- 1dB up to 70kHz

+/- 2dB up to 160kHz

发射响应 Transmit Sensitivity

150dB re 1µPa/V @ 1m

148dB re 1µPa/V @ 1m

150dB re 1µPa/V @ 1m

148dB re 1µPa/V @ 1m

147dB re 1µPa/V @ 1m

147dB re 1µPa/V @ 1m

接收灵敏度 Receive Sensitivity

-185dB re 1V/µPa

-190dB re 1V/µPa

192dB re 1V/µPa

-195dB re 1V/µPa

-200dB re 1V/µPa

-206dB re 1V/µPa

电容 Capacitance

@ 1kHz 86000pF

@ 1kHz 60000pF

@ 1kHz 42000pF

@ 1kHz 22000pF

@ 1kHz 9800pF

@ 1kHz 2500pF

输入功率 Input Power

3000瓦共振频率附近 3000 Watts around resonance

2000瓦共振频率附近 2000 Watts around resonance

850瓦共振频率附近 850 Watts around resonance

725瓦共振频率附近 725 Watts around resonance

250瓦共振频率附近 250 Watts around resonance

100瓦共振频率附近 100 Watts around resonance

耐压深度 Operating Depth

2000m

2000m

2000m

2000m

4000m

1500m
